پاسخ حالت پایدار یک سیستم کنترل چیست؟

در قلمرو سیستم های کنترل، درک پاسخ حالت پایدار هم برای مهندسان و هم برای کاربران نهایی بسیار مهم است. به‌عنوان یک تامین‌کننده سیستم کنترل، من به‌طور مستقیم شاهد اهمیت این مفهوم در حصول اطمینان از عملکرد بهینه برنامه‌های کنترل مختلف بوده‌ام.

تعریف پاسخ پایدار - حالت

پاسخ حالت پایدار یک سیستم کنترل به رفتار سیستم پس از از بین رفتن تمام اثرات گذرا اشاره دارد. هنگامی که یک سیستم کنترلی تحت یک ورودی قرار می گیرد، در ابتدا از یک مرحله گذرا عبور می کند که در آن خروجی به سرعت تغییر می کند. این رفتار گذرا تحت تأثیر عواملی مانند شرایط اولیه سیستم و تغییر ناگهانی ورودی است. با این حال، با گذشت زمان، سیستم در حالت پایدارتری قرار می‌گیرد و این رفتار بلندمدت همان چیزی است که ما آن را پاسخ حالت پایدار می‌نامیم.

از نظر ریاضی، اگر یک سیستم کنترل خطی - زمان ثابت (LTI) را در نظر بگیریم، خروجی (y(t)) را می توان به صورت مجموع پاسخ گذرا (y_t(t)) و پاسخ حالت ثابت (y_{ss}(t))، یعنی (y(t)=y_t(t)+y_)(s}) بیان کرد. پاسخ گذرا معمولاً در طول زمان به صورت تصاعدی کاهش می‌یابد، و پس از یک دوره کافی، (y_t(t)) ناچیز می‌شود و (y(t)\prox y_{ss}(t)) باقی می‌ماند.

اهمیت پاسخ حالت ثابت در سیستم های کنترل

پاسخ حالت ثابت به چند دلیل از اهمیت بالایی برخوردار است. در مرحله اول، دقت سیستم کنترل را تعیین می کند. در بسیاری از کاربردها، مانند اتوماسیون صنعتی و روباتیک، کنترل دقیق ضروری است. به عنوان مثال، در یک بازوی رباتیک که برای عملیات خط مونتاژ استفاده می شود، وضعیت ثابت بازو باید دقیق باشد تا اطمینان حاصل شود که قطعات به درستی مونتاژ شده اند. هر گونه انحراف در پاسخ حالت ثابت می تواند منجر به خطا در محصول نهایی شود.

ثانیاً، پاسخ حالت پایدار بر کارایی سیستم تأثیر می گذارد. یک سیستم کنترل با پاسخ حالت پایدار ضعیف ممکن است انرژی بیشتری مصرف کند زیرا به طور مداوم سعی در تصحیح خطاها دارد. این نه تنها هزینه های عملیاتی را افزایش می دهد، بلکه طول عمر اجزای سیستم را نیز کوتاه می کند. به عنوان مثال، در یک سیستم گرمایش، تهویه و تهویه مطبوع (HVAC)، یک کنترل دمای پایدار نادرست می تواند منجر به مصرف بیش از حد انرژی شود زیرا سیستم بیش از حد یا کمتر از آن فضا را گرم می کند.

انواع ورودی ها و پاسخ های حالت پایدار آنها

ورودی مرحله ای

ورودی پله ای یکی از رایج ترین انواع ورودی است که برای تجزیه و تحلیل پاسخ حالت پایدار یک سیستم کنترل استفاده می شود. ورودی پله ای نشان دهنده یک تغییر لحظه ای در سیگنال ورودی است، مانند روشن کردن ناگهانی کلید چراغ. برای یک سیستم کنترل پایدار، پاسخ حالت پایدار به ورودی پله ای می تواند یک مقدار ثابت یا یک سطح شیب دار باشد.

در یک سیستم کنترل موقعیت، هنگامی که یک ورودی پله ای نشان دهنده موقعیت مورد نظر داده می شود، سیستم سعی می کند به آن موقعیت حرکت کند. در یک سناریوی ایده آل، خروجی حالت پایدار برابر با مقدار ورودی پله خواهد بود که نشان می دهد سیستم به طور دقیق به موقعیت مورد نظر رسیده است. با این حال، در سیستم های دنیای واقعی، ممکن است یک خطای حالت پایدار وجود داشته باشد، که تفاوت بین خروجی مطلوب و خروجی حالت پایدار واقعی است.

ورودی رمپ

ورودی رمپ سیگنالی است که با گذشت زمان به صورت خطی افزایش می یابد. می‌توان از آن برای مدل‌سازی موقعیت‌هایی استفاده کرد که در آن ورودی با نرخ ثابتی تغییر می‌کند، مانند سرعت تسمه نقاله که به تدریج در حال افزایش است. پاسخ حالت پایدار یک سیستم کنترل به ورودی سطح شیبدار می تواند بینشی در مورد توانایی سیستم برای ردیابی ورودی در حال تغییر ارائه دهد.

اگر یک سیستم کنترلی نتواند ورودی رمپ را به طور دقیق ردیابی کند، یک خطای حالت پایدار غیر صفر وجود خواهد داشت. این خطا را می توان با تنظیم پارامترهای سیستم یا با استفاده از تکنیک های کنترلی پیشرفته تر مانند کنترل انتگرال کاهش داد.

ورودی سینوسی

ورودی های سینوسی برای تجزیه و تحلیل پاسخ فرکانسی یک سیستم کنترل استفاده می شود. یک ورودی سینوسی نشان دهنده یک سیگنال دوره ای است، مانند جریان متناوب در یک مدار الکتریکی. هنگامی که یک سیستم کنترل تحت یک ورودی سینوسی قرار می گیرد، خروجی حالت پایدار نیز یک سیگنال سینوسی با فرکانس یکسان اما احتمالاً دامنه و فاز متفاوت خواهد بود.

نسبت دامنه خروجی به دامنه ورودی و اختلاف فاز بین خروجی و ورودی پارامترهای مهمی هستند که پاسخ فرکانسی سیستم را مشخص می کنند. از این پارامترها می توان برای طراحی فیلترها و جبران کننده ها برای بهبود عملکرد سیستم در فرکانس های مختلف استفاده کرد.

محصولات سیستم کنترل ما و پاسخ وضعیت ثابت

ما به عنوان تامین کننده سیستم کنترل، طیف گسترده ای از محصولات را ارائه می دهیم که برای ارائه پاسخ های حالت پایدار عالی طراحی شده اند. ماکنترلر درب گاراژنمونه بارز است این کنترلر طوری طراحی شده است که اطمینان حاصل شود که درب گاراژ به طور دقیق به موقعیت باز یا بسته مورد نظر می رسد و در آن موقعیت ثابت می ماند. از الگوریتم های کنترلی پیشرفته برای به حداقل رساندن خطای حالت ثابت استفاده می کند و عملکرد قابل اعتماد و ایمن را ارائه می دهد.

ماکنترل از راه دور RF دستیمحصول دیگری است که در آن پاسخ حالت ثابت بسیار مهم است. هنگامی که کاربر دستوری را از طریق ریموت ارسال می کند، سیستم کنترل باید به دقت پاسخ دهد و حالت مورد نظر را حفظ کند. خواه کنترل سرعت یک دستگاه موتوردار یا تغییر تنظیمات یک سیستم اتوماسیون خانگی باشد، کنترل از راه دور ما یک پاسخ حالت پایدار پایدار و دقیق را تضمین می کند.

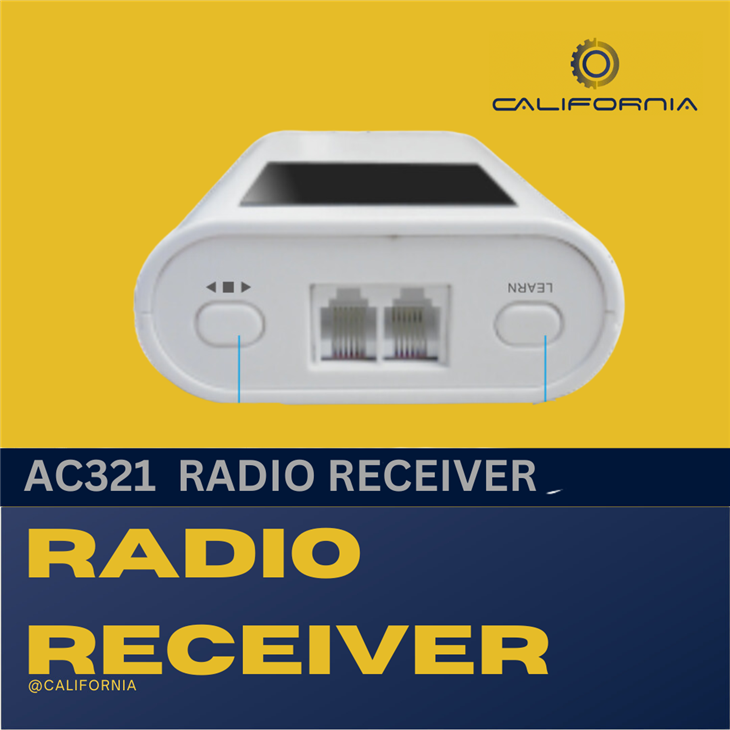

اینگیرنده سیستم موتوردارمجموعه محصولات ما برای دریافت سیگنال ها از منابع مختلف و تبدیل آنها به اقدامات مناسب طراحی شده است. این بهینه سازی شده است تا پاسخ حالت پایدار سریع و دقیق را حتی در حضور نویز و تداخل ارائه دهد. این تضمین می کند که سیستم موتوردار به طور روان و کارآمد عمل می کند.

بهبود پاسخ حالت پایدار سیستم های کنترل

چندین راه برای بهبود پاسخ حالت پایدار یک سیستم کنترل وجود دارد. یکی از رایج ترین روش ها استفاده از کنترل انتگرال است. کنترل یکپارچه خطای انباشته شده در طول زمان را در نظر می گیرد و سیگنال کنترل را بر این اساس تنظیم می کند. با یکپارچه سازی خطا، کنترل کننده انتگرال می تواند خطای حالت پایدار را در یک سیستم کنترل حذف کند.

روش دیگر استفاده از کنترل فید - جلو است. کنترل فید - فوروارد تغییرات در ورودی را پیش بینی می کند و سیگنال کنترل را قبل از وقوع خطا تنظیم می کند. این می تواند به طور قابل توجهی پاسخ گذرا را کاهش دهد و عملکرد حالت پایدار سیستم را بهبود بخشد.

طراحی صحیح سیستم و تنظیم پارامترها نیز برای دستیابی به یک پاسخ حالت پایدار خوب ضروری است. با انتخاب دقیق اجزا و تنظیم بهره، ثابت های زمانی و سایر پارامترهای سیستم کنترل، می توانیم عملکرد آن را بهینه کرده و خطای حالت پایدار را به حداقل برسانیم.

نتیجه گیری

درک پاسخ حالت پایدار یک سیستم کنترل برای اطمینان از دقت، کارایی و قابلیت اطمینان آن حیاتی است. به عنوان یک تامین کننده سیستم کنترل، ما متعهد به ارائه محصولاتی هستیم که پاسخ های حالت پایدار عالی را ارائه می دهند. ماکنترلر درب گاراژ،کنترل از راه دور RF دستی، وگیرنده سیستم موتورداربا جدیدترین فناوری های کنترلی طراحی شده اند تا نیازهای متنوع مشتریان ما را برآورده سازند.

اگر در بازار سیستم‌های کنترل با کیفیت بالا با پاسخ‌های حالت پایدار برتر هستید، از شما دعوت می‌کنیم برای خرید و بحث‌های بیشتر با ما تماس بگیرید. تیم کارشناسان ما آماده است تا به شما در یافتن بهترین راه حل ها برای برنامه های خاص خود کمک کند.

مراجع

• اوگاتا، کاتسوهیکو. "مهندسی کنترل مدرن." پرنتیس هال، 2010.
• دورف، ریچارد سی، و رابرت اچ. بیشاپ. "سیستم های کنترل مدرن." پیرسون، 2017.
